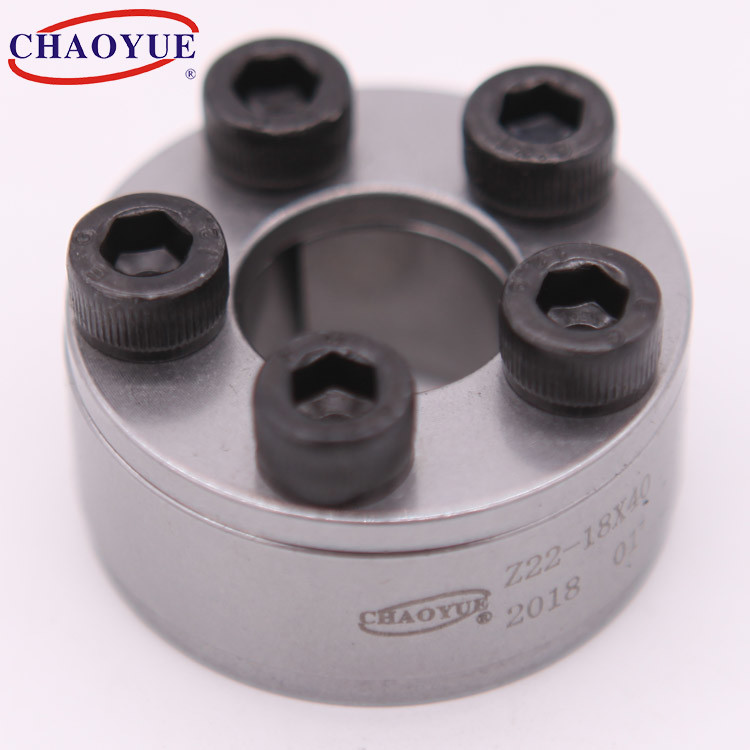

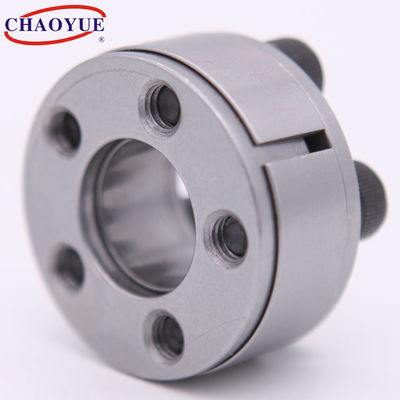

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Keyless 36mm αξονικός χάλυβας ενώσεων επέκτασης μανικιών δύναμης ταυτότητας 38kN

Λεπτομέρειες:
Τόπος καταγωγής:	Shaanxi, Κίνα
Μάρκα:	CHAOYUE
Αριθμό μοντέλου:	Z22
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	10 PC
Τιμή:	USD 8.00 - 40.00 / pc
Συσκευασία λεπτομέρειες:	Το κιβώτιο χαρτοκιβωτίων ή η ξύλινη περίπτωση εξαρτάται από το μέγεθος των προϊόντων
Χρόνος παράδοσης:	1 - 3 εβδομάδες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	1000 PC το μήνα

Επικοινωνήστε

Λεπτομερής ενημέρωση
Εσωτερική διάμετρος:	18 - 90 χιλ.	Εξωτερική διάμετρος:	40 - 125 χιλ.
Πάχος:	18 - 35 χιλ.	Ροπή:	0.2 - 6.9 kN.m
μπουλόνι:	M6 - M10	Βάρος:	0.16 - 1,25 κλ
Επισημαίνω:	ένωση επέκτασης μανικιών ταυτότητας 36mm , 38kN αξονική ένωση επέκτασης μανικιών δύναμης , 38kN η αξονική δύναμη πέρασε κλωστή στο περιλαίμιο σφιγκτηρών

Περιγραφή προϊόντων

Η ρόδα άξονων Keyless Z22 συνδέει τη συνέλευση κλειδώματος

Keyless 36mm αξονικός χάλυβας ενώσεων επέκτασης μανικιών δύναμης ταυτότητας 38kN 0

Τοποθετώντας παράδειγμα

Keyless 36mm αξονικός χάλυβας ενώσεων επέκτασης μανικιών δύναμης ταυτότητας 38kN 1

Θεμελιώδης διάσταση [χιλ.]					Μπουλόνι		Εκτιμημένο φορτίο		Πίεση στον άξονα [Ν/χιλ.²]	Η ροπή σφίγγει το μπουλόνι [N.m]	Βάρος [κλ]
δ	Δ	Λ	Λ₁	Λ₂	δ₁	ν	Αξονική δύναμη [kN]	Ροπή [kN·μ]	Πίεση στον άξονα [Ν/χιλ.²]	Η ροπή σφίγγει το μπουλόνι [N.m]	Βάρος [κλ]
18	40	24	18	15	M6	5	22	0,2	260	14	0,16
19	41	24	18	15	M6	5	22	0,21	255	14	0,18
20	42	24	18	15	M6	6	26	0,26	280	14	0,19
22	44	24	18	15	M6	6	26	0,29	260	14	0,19
24	46	24	18	15	M6	6	26	0,31	230	14	0,2
25	47	24	18	15	M6	6	26	0,33	270	14	0,2
28	50	24	18	15	M6	8	35	0,49	250	14	0,24
30	52	24	18	15	M6	8	35	0,52	230	14	0,24
32	54	24	18	15	M6	8	35	0,56	200	14	0,25
35	57	28	22	18	M6	9	38	0,68	190	14	0,26
36	59	28	22	18	M6	9	38	0,7	200	14	0,26
38	60	28	22	18	M6	10	43	0,83	190	14	0,27
40	62	28	22	18	M6	10	43	0,87	225	14	0,27
42	70	36	28	24	M8	8	64	1.36	210	35	0,38
45	73	36	28	24	M8	8	64	1.45	195	35	0,45
48	76	36	28	24	M8	8	64	1.55	190	35	0,46
50	78	36	28	24	M8	8	64	1.61	195	35	0,48
55	83	36	28	24	M8	9	72	2	190	35	0,49
56	84	36	28	24	M8	9	72	2.03	195	35	0,5
60	88	36	28	24	M8	10	80	2.42	190	35	0,55
63	91	36	28	24	M8	10	80	2.54	190	35	0,56
65	93	36	28	24	M8	10	80	2.62	180	35	0,58
70	105	45	35	31	M10	9	114	4	200	70	1.01
75	110	45	35	31	M10	10	128	4.8	205	70	1.06
80	115	45	35	31	M10	10	128	5.1	190	70	1.12
85	120	45	35	31	M10	10	128	5.45	180	70	1.19
90	125	45	35	31	M10	10	153	6.9	205	70	1.25
