1130 kN.m 710mm OD Keyless Locking Assembly Hub Shaft Connection

1130 σύνδεση άξονων πλημνών συνελεύσεων κλειδώματος kN.m 710mm OD Keyless

Λεπτομέρειες:
Τόπος καταγωγής:	Shaanxi, Κίνα
Μάρκα:	CHAOYUE
Αριθμό μοντέλου:	Z15
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	1 PC
Τιμή:	USD 10.00 - 1000.00 / pc
Συσκευασία λεπτομέρειες:	Το κιβώτιο χαρτοκιβωτίων ή η ξύλινη περίπτωση εξαρτάται από το μέγεθος των προϊόντων
Χρόνος παράδοσης:	1 - 3 εβδομάδες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	500 PC το μήνα

Επικοινωνήστε

Λεπτομερής ενημέρωση
Εσωτερική διάμετρος:	20 - 600 χιλ.	Εξωτερική διάμετρος:	47 - 710 χιλ.
Πάχος:	23 - 113 χιλ.	Ροπή:	0.34 - 1130 kN.m
μπουλόνι:	M6 - M24	Βάρος:	0.25 - 100,3 κλ
Επισημαίνω:	συνέλευση κλειδώματος 1130 kN.m Keyless , συνέλευση κλειδώματος 710mm OD Keyless , σύνδεση άξονων πλημνών 1130 kN.m

Περιγραφή προϊόντων

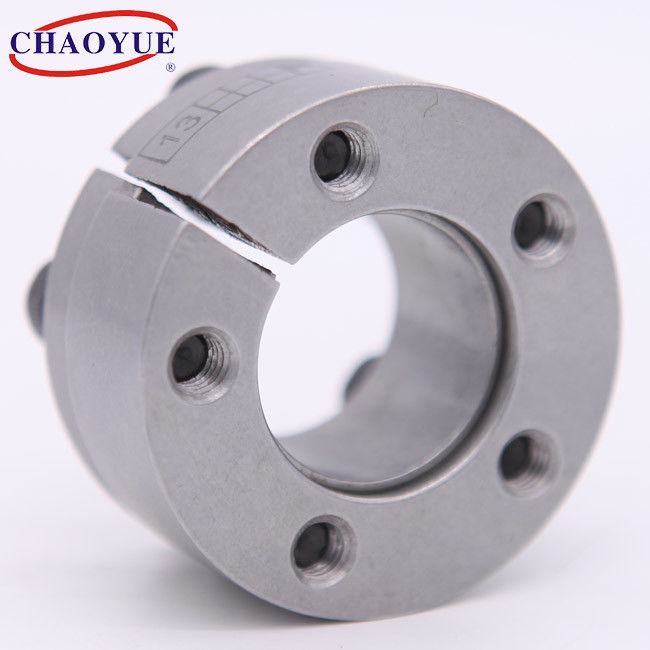

Z15 μηχανική συσκευή κλειδώματος μερών μετάδοσης δύναμης

1130 σύνδεση άξονων πλημνών συνελεύσεων κλειδώματος kN.m 710mm OD Keyless 0

Τοποθετώντας παράδειγμα

1130 σύνδεση άξονων πλημνών συνελεύσεων κλειδώματος kN.m 710mm OD Keyless 1

Θεμελιώδης διάσταση [χιλ.]						Μπουλόνι		Εκτιμημένο φορτίο		Πίεση στον άξονα [Ν/χιλ.²]	Πίεση στην πλήμνη [Ν/χιλ.²]	Η ροπή σφίγγει το μπουλόνι [N.m]	Βάρος [κλ]
δ	Δ	Λ	Λ₁	Λ₂	Λ₃	δ₁	ν	Ροπή [kN·μ]	Αξονική δύναμη [kN]	Πίεση στον άξονα [Ν/χιλ.²]	Πίεση στην πλήμνη [Ν/χιλ.²]	Η ροπή σφίγγει το μπουλόνι [N.m]	Βάρος [κλ]
20	47	29	23	17	20	M6	5	0,34	34	242	121	17	0,25
22	47	29	23	17	20	M6	5	0,38	34	220	121	17	0,24
24	50	29	23	17	20	M6	5	0,41	34	202	114	17	0,27
25	50	29	23	17	20	M6	5	0,43	34	194	114	17	0,29
28	55	29	23	17	20	M6	6	0,6	42	207	124	17	0,31
30	55	29	23	17	20	M6	6	0,64	42	194	124	17	0,3
35	60	29	23	17	20	M6	7	0,9	51	194	133	17	0,33
40	65	29	23	17	20	M6	8	1.03	51	194	140	17	0,37
45	75	36	28	20	24	M8	6	1.8	80	200	144	41	0,62
50	80	36	28	20	24	M8	7	2.3	80	210	156	41	0,67
55	85	36	28	20	24	M8	8	2.9	107	218	169	41	0,72
60	90	36	28	20	24	M8	8	3.2	107	200	160	41	0,77
65	95	36	28	20	24	M8	9	3.8	120	208	171	41	0,82
70	110	44	34	24	29	M10	8	6	170	225	173	83	1.5
75	115	44	34	24	29	M10	8	6.4	170	210	166	83	1.59
80	120	44	34	24	29	M10	8	6.8	170	197	159	83	1.67
85	125	44	34	24	29	M10	9	8.1	190	209	171	83	1.76
90	130	44	34	24	29	M10	10	9.6	210	219	183	83	1.84
95	135	44	34	24	29	M10	10	10.1	210	207	176	83	1.9
100	145	50	38	28	33	M12	8	11	220	190	154	145	2.58
110	155	50	38	28	33	M12	9	14	250	194	162	145	2.79
120	165	50	38	28	33	M12	10	17	280	198	170	145	3
130	180	55	43	33	38	M12	12	23	350	190	158	145	4.1
140	190	55	43	33	38	M12	12	24	345	177	150	145	4.37
150	200	55	43	33	38	M12	14	30	400	192	166	145	4.63
160	210	55	43	33	38	M12	15	35	440	193	170	145	4.9
170	225	63	49	38	43	M14	12	41	480	176	151	230	6.56
180	235	63	49	38	43	M14	14	51	56	194	168	230	6.9
190	250	71	57	46	51	M14	16	61	640	177	150	230	9.27
200	260	71	57	46	51	M14	18	72	700	190	162	230	9.7
220	285	77	61	50	55	M16	16	99	900	198	168	355	12.3
240	305	77	61	50	55	M16	16	108	900	181	157	355	13.3
260	325	77	61	50	55	M16	18	130	1000	188	165	355	14.3
280	355	91	73	60	65	M18	18	170	1200	178	152	485	21.4
300	375	91	73	60	65	M18	20	200	1350	184	160	485	22.7
320	405	105	85	72	77	M20	20	275	1700	189	160	690	32.2
340	425	105	85	72	77	M20	20	290	1700	178	152	690	34
360	455	121	99	84	89	M22	20	385	2000	181	152	930	47.2
380	475	121	99	84	89	M22	21	430	2200	180	153	930	49.5
400	495	121	99	84	89	M22	21	450	2200	171	147	930	51.8
420	515	121	99	84	89	M22	24	545	2500	186	161	930	54.2
440	545	137	113	96	101	M24	24	660	3000	181	154	1200	72
460	565	137	113	96	101	M24	24	690	3000	173	148	1200	74.9
480	585	137	113	96	101	M24	24	720	3000	166	143	1200	77.9
500	605	137	113	96	101	M24	28	880	3400	186	162	1200	80.8
520	630	137	113	96	101	M24	28	915	3400	179	155	1200	88.1
540	650	137	113	96	101	M24	28	950	3400	172	150	1200	91.1
560	670	137	113	96	101	M24	30	1060	3700	178	156	1200	94.2
580	690	137	113	96	101	M24	30	1100	3700	172	152	1200	97.3
600	710	137	113	96	101	M24	30	1130	3700	166	148	1200	100.3
