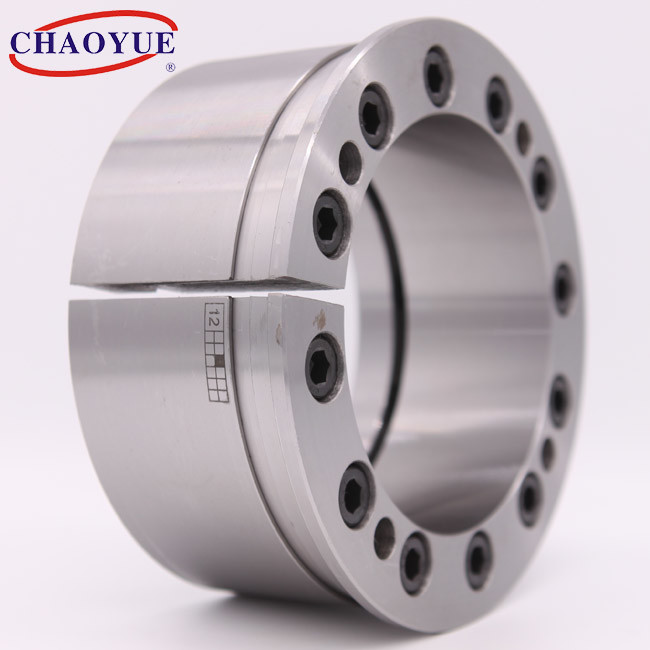

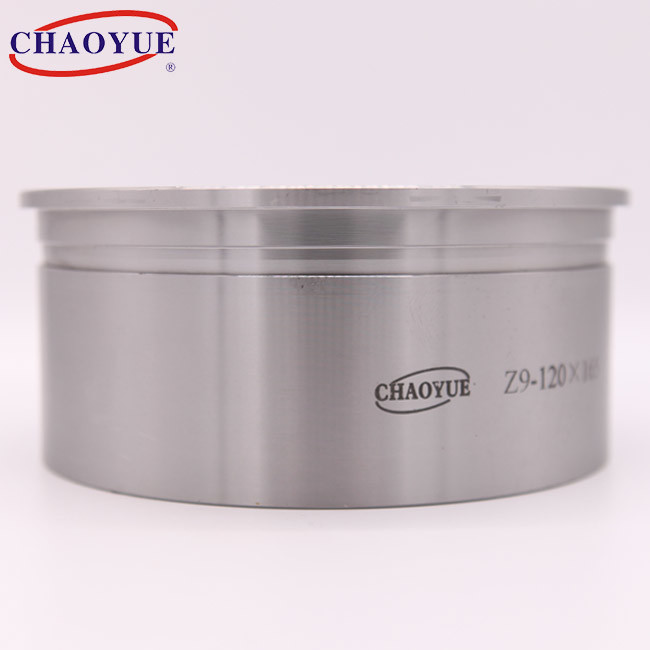

515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint

ένωση επέκτασης τύπων μανικιών συζεύξεων 515mm OD 410kN.m Keyless

Λεπτομέρειες:
Τόπος καταγωγής:	Shaanxi, Κίνα
Μάρκα:	CHAOYUE
Αριθμό μοντέλου:	Z9A
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	1 PC
Τιμή:	USD 35.00 - 950.00 / pc
Συσκευασία λεπτομέρειες:	Το κιβώτιο χαρτοκιβωτίων ή η ξύλινη περίπτωση εξαρτάται από το μέγεθος των προϊόντων
Χρόνος παράδοσης:	1 - 3 εβδομάδες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	500 PC το μήνα

Επικοινωνήστε

Λεπτομερής ενημέρωση
Εσωτερική διάμετρος:	100 - 420 χιλ.	Εξωτερική διάμετρος:	145 - 515 χιλ.
Πάχος:	66 - 149 χιλ.	Ροπή:	9.6 - 410 kN.m
μπουλόνι:	M10 - M22	Βάρος:	4.3 - 75,4 κλ
Επισημαίνω:	keyless σύζευξη 410kN.m , keyless σύζευξη 515mm OD , ένωση επέκτασης τύπων μανικιών 410kN.m

Περιγραφή προϊόντων

Z9A υφαντικό ντουλάπι δύναμης άξονων σφιγκτηρών μηχανημάτων 45#

ένωση επέκτασης τύπων μανικιών συζεύξεων 515mm OD 410kN.m Keyless 0

ένωση επέκτασης τύπων μανικιών συζεύξεων 515mm OD 410kN.m Keyless 1

Θεμελιώδης διάσταση [χιλ.]						Μπουλόνι		Εκτιμημένο φορτίο		Πίεση στον άξονα N/mm2	Πίεση στην πλήμνη N/mm2	Η ροπή σφίγγει το μπουλόνι [N.m]	Βάρος [κλ]
δ	Δ	Λ	Λ₁	ε	Β	δ₁	ν	Αξονική δύναμη [kN]	Toruqe [kN.m]	Πίεση στον άξονα N/mm2	Πίεση στην πλήμνη N/mm2	Η ροπή σφίγγει το μπουλόνι [N.m]	Βάρος [κλ]
100	145	66	45	5	65	M10	10	192	9.6	102	70	83	4.3
110	155	66	45	5	65	M10	12	197	10.5	93	66	83	4.7
120	165	66	45	5	65	M10	12	216	13	96	70	83	5
130	180	75	54	6	72	M12	12	287	17.8	100	78	145	6.9
140	190	75	54	6	72	M12	12	287	20.2	94	69	145	7.2
150	200	75	54	6	72	M12	12	287	21.6	88	66	145	7.8
160	210	75	54	6	72	M12	15	360	28.8	101	77	145	8.2
170	225	75	54	6	72	M12	16	383	32.6	101	76	145	9.6
180	235	75	54	6	72	M12	18	431	38.8	108	82	145	10.1
190	250	84	59	6	81	M14	15	493	46.8	106	80	230	14.3
200	260	84	59	6	81	M14	16	526	52.8	100	77	230	13.8
220	285	84	59	6	81	M16	14	640	70	119	92	355	16.3
240	305	102	76	7	98	M16	16	731	88	96	75	355	21.3
260	325	102	76	7	98	M16	18	822	107	103	82	355	22.8
280	355	110	84	8	106	M16	20	910	128	96	75	355	30.3
300	375	110	84	8	106	M16	22	1000	151	99	79	355	33
320	405	132	99	8	125	M20	18	1280	206	101	80	690	47.8
340	425	132	99	8	125	M20	20	1420	242	106	85	690	49.7
360	455	149	110	8	140	M22	20	1770	319	113	89	930	66.2
380	475	149	110	8	140	M22	20	1770	337	109	87	930	69.7
400	485	149	110	8	140	M22	20	1770	355	101	83	930	71.7
420	515	149	110	8	140	M22	22	1980	410	107	87	930	75.4
