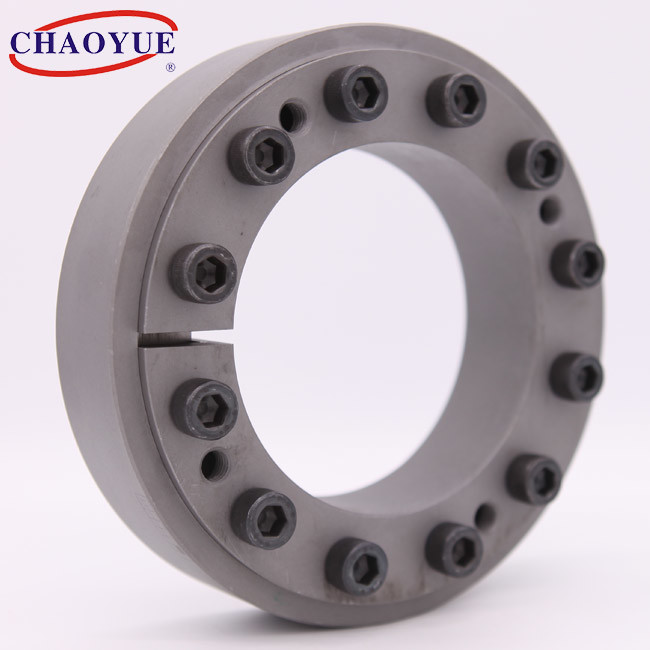

155mm Diameter 50mm Length Keyless Shaft Coupling Expansion Joint Sleeve

διάμετρος 50mm 155mm μανίκι ενώσεων επέκτασης συζεύξεων άξονων Keyless μήκους

Λεπτομέρειες:
Τόπος καταγωγής:	Shaanxi, Κίνα
Μάρκα:	CHAOYUE
Αριθμό μοντέλου:	Z10
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	1 PC
Τιμή:	USD 50.00 - 650.00 / pc
Συσκευασία λεπτομέρειες:	Το κιβώτιο χαρτοκιβωτίων ή η ξύλινη περίπτωση εξαρτάται από το μέγεθος των προϊόντων
Χρόνος παράδοσης:	1 - 3 εβδομάδες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	500 PC το μήνα

Επικοινωνήστε

Λεπτομερής ενημέρωση
Εσωτερική διάμετρος:	100 - 280 χιλ.	Εξωτερική διάμετρος:	170 - 460 χιλ.
Πάχος:	43 - 132 χιλ.	Ροπή:	5.91 - 269 kN.m
μπουλόνι:	M8 - M20	Βάρος:	4.7 - 102 κλ
Επισημαίνω:	keyless σύζευξη άξονων διαμέτρων 155mm , keyless σύζευξη άξονων μήκους 50mm , μανίκι ενώσεων επέκτασης διαμέτρων 155mm

Περιγραφή προϊόντων

Z10 άντεξε το μέγεθος μανίκι συσκευών επέκτασης 100mm 280mm

διάμετρος 50mm 155mm μανίκι ενώσεων επέκτασης συζεύξεων άξονων Keyless μήκους 0

Τοποθετώντας παράδειγμα

διάμετρος 50mm 155mm μανίκι ενώσεων επέκτασης συζεύξεων άξονων Keyless μήκους 1

Θεμελιώδης διάσταση [χιλ.]						Μπουλόνι	Εκτιμημένο φορτίο		Η ροπή σφίγγει το μπουλόνι [N.m]	Βάρος [κλ]
δ	Δ	dw	Λ	Χ	ε	δ₁	Αξονική δύναμη [kN]	Toruqe [kN.m]	Η ροπή σφίγγει το μπουλόνι [N.m]	Βάρος [κλ]
100	170	70	34	43	4	M8	170	5.91	29	4.7
100	170	75	34	43	4	M8	200	7.42	29	4.7
100	170	80	34	43	4	M8	220	8.9	29	4.7
110	185	80	39	49	5	M10	226	9.05	58	5.9
110	185	85	39	49	5	M10	255	10.38	58	5.9
110	185	90	39	49	5	M10	280	12.6	58	5.9
125	215	90	42	53	5.5	M10	280	12.85	58	8.3
125	215	95	42	53	5.5	M10	315	14.98	58	8.3
125	215	100	42	53	5.5	M10	340	17	58	8.3
140	230	100	46	58	6	M12	370	18.5	100	10
140	230	105	46	58	6	M12	400	21.1	100	10
140	230	110	46	58	6	M12	431	23.7	100	10
155	263	110	50	62	6	M12	440	24	100	15
155	263	115	50	62	6	M12	473	27	100	15
155	263	120	50	62	6	M12	508	30.2	100	15
165	290	120	56	68	7	M16	525	34.5	240	22
165	290	125	56	68	7	M16	620	38.6	240	22
165	290	130	56	68	7	M16	660	42.8	240	22
175	300	130	56	68	8	M16	650	42	240	22
175	300	135	56	68	8	M16	680	46.2	240	22
175	300	140	56	68	8	M16	720	50.6	240	22
185	330	140	71	85	8	M16	870	61	240	37
185	330	145	71	85	8	M16	910	66.2	240	37
185	330	150	71	85	8	M16	960	71.7	240	37
200	350	150	71	85	8	M16	1020	77	240	41
200	350	155	71	85	8	M16	1070	82.7	240	41
200	350	160	71	85	8	M16	1100	88.1	240	41
220	370	160	88	103	9	M16	1210	97	240	54
220	370	165	88	103	9	M16	1270	105	240	54
220	370	170	88	103	9	M16	1335	113.5	240	54
240	405	170	92	107	10	M20	1390	118	470	67
240	405	180	92	107	10	M20	1515	136	470	67
240	405	190	92	107	10	M20	1630	154.8	470	67
260	430	190	103	119	10	M20	1700	162	470	82
260	430	200	103	119	10	M20	1820	182	470	82
260	430	210	103	119	10	M20	1930	202.8	470	82
280	460	210	114	132	10	M20	1030	213	470	102
280	460	220	114	132	10	M20	2150	240	470	102
280	460	230	114	132	10	M20	2330	269	470	102
