Λεπτομέρειες:
|
|
| Τόπος καταγωγής: | Shaanxi, Κίνα |
|---|---|
| Μάρκα: | CHAOYUE |
| Αριθμό μοντέλου: | DLD7 |
|
Πληρωμής & Αποστολής Όροι:
|
|
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | USD 25.00 - 220.00 / pc |
| Συσκευασία λεπτομέρειες: | Το κιβώτιο χαρτοκιβωτίων ή η ξύλινη περίπτωση εξαρτάται από το μέγεθος των προϊόντων |
| Χρόνος παράδοσης: | 1 - 3 εβδομάδες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 500 PC το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντων: | DLD7 ενιαίος ΣΥΜΠΛΈΚΤΗΣ δίσκων ELECTORMAGNETIC 15 - 85 W | Άντεξε το μέγεθος: | 12 - 60 χιλ. |
|---|---|---|---|
| Εξωτερική διάμετρος: | 68 - 266,5 χιλ. | Πάχος: | 44.3 - 93,5 χιλ. |
| Βάρος: | 0.79 - 21,2 κλ | Τάση: | Συνεχές ρεύμα - 24V |
| Επισημαίνω: | 60mm άντεξαν τους μαγνητικούς συμπλέκτες,μαγνητικοί συμπλέκτες πάχους 93.5mm,60mm άντεξαν τον ηλεκτρομαγνητικό συμπλέκτη μικροϋπολογιστών |
||
Περιγραφή προϊόντων

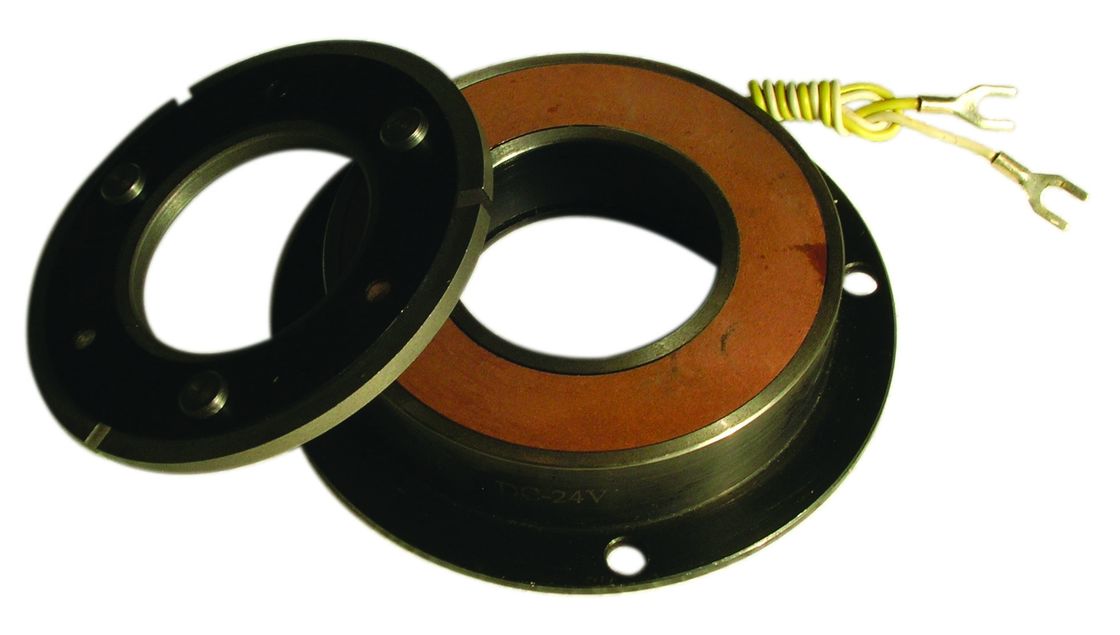

DLD7 ενιαίος ΣΥΜΠΛΈΚΤΗΣ δίσκων ELECTORMAGNETIC 15 - 85 W
Προκειμένου να εξασφαλιστεί συνεχής λειτουργία του ηλεκτρομαγνητικού συμπλέκτη, πρέπει πάντα να είναι συντήρηση και επισκευή:
1, προστίθεται συχνά στο λιπαντικό στο κινητό μέρος του ηλεκτρομαγνητικού συμπλέκτη.
2, κανονική επιθεώρηση του μήκους του armature κτυπήματος. Δεδομένου ότι κατά τη λειτουργία του συμπλέκτη, από το κινητό τμήμα της επιφάνειας ένδυσης, θα αυξήσει το μήκος του armature κτυπήματος. Όταν armature είναι λιγότερο από το κανονικό μήκος του κτυπήματος πρέπει να ρυθμιστεί για να αποκαταστήσει την ελάχιστη εκκαθάριση μεταξύ της επιφάνειας φρένων της περιστροφικής πλάκας. Εάν το armature μήκος κτυπήματος αυξάνεται επάνω από κανονικό, είναι δυνατό να μειωθεί σημαντικά η αναρρόφηση.
3, εάν η αντικατάσταση της φορεμένης επιφάνειας φρεναρίσματος είναι αναδιαρρυθμίζουν την ελάχιστη εκκαθάριση μεταξύ της επιφάνειας φρένων της περιστροφικής πλάκας.
4, ελέγχουν πάντα τα στερεώνοντας μπουλόνια, ιδίως, για να σφίγξουν έναν ηλεκτρομαγνήτη μπουλονιών, τον ηλεκτρομαγνήτη και την κατοικία μπουλονιών, το ζυγό μπουλονιών, ένα μπουλόνι και μια σπείρα σωληνοειδών σύνδεσης μπουλονιών.
5, η κανονική επιθεώρηση της μηχανικής ένδυσης του κινητού μέλους, και τα μέρη ηλεκτρομαγνητών της επιφάνειας για να αφαιρέσουν τη σκόνη, το ρύπο και την τρίχα ανθίζουν.
Τοποθετώντας παράδειγμα
| Πρότυπο | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Ροπή τριβής [N.m] | Δυναμικός | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Στατικός | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Τάση διέγερσης [Β] | Συνεχές ρεύμα - 24V | ||||||||||||||
| Δύναμη (20°C) [W] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Max που περιστρέφεται την ταχύτητα [περιστροφή/λεπτό] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Βάρος [κλ] | 0,79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
Ακτινωτό μέγεθος [χιλ.] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| Β | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| Γ | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Αξονικό μέγεθος [χιλ.] |
Χ | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| Π | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| Ρ | 3 | 4 | |||||||||||||
| Χ | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05/-0,1) | 0,5 (0/-0,2) | ||||||||||||
|
Άντεξε το μέγεθος [χιλ.] |
Δ | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| β | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| τ | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
