Λεπτομέρειες:
|
|
| Τόπος καταγωγής: | Shaanxi, Κίνα |
|---|---|
| Μάρκα: | CHAOYUE |
| Αριθμό μοντέλου: | Ckf-α |
|
Πληρωμής & Αποστολής Όροι:
|
|
| Ποσότητα παραγγελίας min: | 1 PC |
| Τιμή: | USD 100.00 - 1300.00 / pc |
| Συσκευασία λεπτομέρειες: | Το κιβώτιο χαρτοκιβωτίων ή η ξύλινη περίπτωση εξαρτάται από το μέγεθος των προϊόντων |
| Χρόνος παράδοσης: | 1 - 3 εβδομάδες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 500 PC το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Εσωτερική διάμετρος: | 20 - 150 χιλ. | Εξωτερική διάμετρος: | 90 - 400 χιλ. |
|---|---|---|---|
| Πάχος: | 35 - 105 χιλ. | Ροπή: | 192 - 33460 N.m |
| Βάρος: | 1.5 - 73 κλ | ||
| Επισημαίνω: | πάχος 60mm ένας συμπλέκτης τρόπων sprag,2800N.m ένας συμπλέκτης τρόπων sprag,πάχος 60mm συνέλευση συμπλεκτών sprag |
||
Περιγραφή προϊόντων

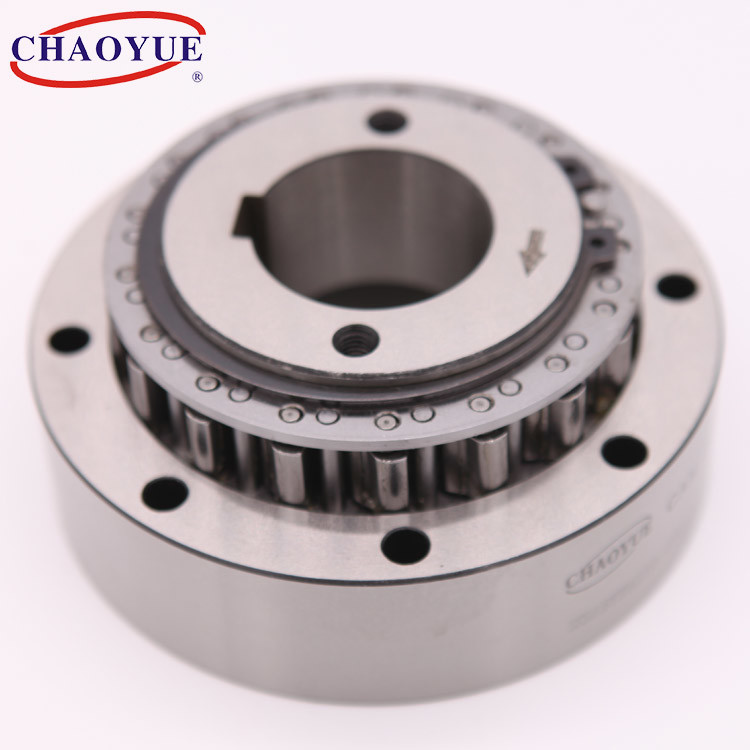

Ckf-μια συμπεριφορά συμπλεκτών εκκέντρων Backstop τρόπων για τη μηχανή συσκευασίας
Ο τύπος ckf-α είναι ένας φυγοκεντρικός τύπος sprag κάνει ελεύθερο πεντάλ με την εσωτερική περιστροφή φυλών. Μόνο η εσωτερική φυλή σχεδιάζεται για να κάνει ελεύθερο πεντάλ. Είναι ένας μη αυτοστηριζόμενος τύπος.
Τα ρουλεμάν πρέπει να παρασχεθούν για να εξασφαλίσουν concentricity της εσωτερικής και εξωτερικής φυλής.
Όταν χρησιμοποιείται ως backstop, πρέπει να ελεγχθεί ότι η υπερβαίνοντας ταχύτητα δεν θα πάει κάτω από την ελάχιστη ταχύτητα που δίνεται στον επόμενο πίνακα σελίδων.
Πρώτιστα σχεδιασμένος ως backstop, αυτός ο τύπος μπορεί να χρησιμοποιηθεί επίσης ως υπερβαίνοντας συμπλέκτης στις διπλές κινήσεις.
Τοποθετώντας παράδειγμα
| Τύπος | Ονομαστική ροπή [N.m] |
Περιστρεφόμενης λ. ταχύτητας μη-επαφών | Ανώτατη περιστρεφόμενη ταχύτητα μη-επαφών | Διάσταση στο περίγραμμα [χιλ.] |
Βάρος [κλ] |
|||||||||
| nmin | nmax | δ [H7] |
Δ [h7] |
Ε [H7] |
Φ | Γ | Γ | Β | Α | n - δ1 | δισεκατομμύριο Χ TN | |||
| Ckf-A2090 | 192 | 875 | 6000 | 20 | 90 | 66 | 78 | 40 | 35 | 35 | 27 | 6-6.6 | 6x2.8 | 1.5 |
| Ckf-A2595 | 243 | 825 | 6000 | 25 | 95 | 70 | 82 | 45 | 35 | 35 | 27 | 6-6.6 | 8x3.3 | 1.6 |
| Ckf-A30102 | 342 | 780 | 6000 | 30 | 102 | 75 | 87 | 50 | 40 | 40 | 30 | 6-6.6 | 8x3.3 | 1.8 |
| Ckf-A35110 | 437 | 740 | 6000 | 35 | 110 | 82 | 96 | 57 | 40 | 40 | 30 | 6-6.6 | 10x3.3 | 2.1 |
| Ckf-A40125 | 574 | 720 | 5000 | 40 | 125 | 92 | 108 | 67 | 40 | 40 | 30 | 8-6.6 | 12x3.3 | 2.9 |
| Ckf-A45130 | 640 | 665 | 5000 | 45 | 130 | 94 | 112 | 69 | 40 | 40 | 29 | 8-9.0 | 14x3.8 | 3.1 |
| Ckf-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 90 | 40 | 40 | 29 | 8-9.0 | 14x3.8 | 4.7 |
| Ckf-A55160 | 1380 | 600 | 4000 | 55 | 160 | 116 | 138 | 91 | 45 | 45 | 33 | 8-9.0 | 16x4.3 | 5.4 |
| Ckf-A60175 | 2190 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 48 | 8-11 | 18x4.4 | 8.5 |
| Ckf-A70190 | 2800 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 48 | 12-11 | 20x4.9 | 10 |
| Ckf-A80210 | 3600 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11 | 22x5.4 | 14 |
| Ckf-A90230 | 7160 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 64 | 12-13.5 | 25x5.4 | 19 |
| Ckf-A100280 | 9790 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 64 | 12-17.5 | 28x6.4 | 34 |
| Ckf-A130320 | 14640 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 64 | 12-17.5 | 32x7.4 | 44 |
| Ckf-A150400 | 33460 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 84 | 12-17.5 | 36x8.4 | 73 |
