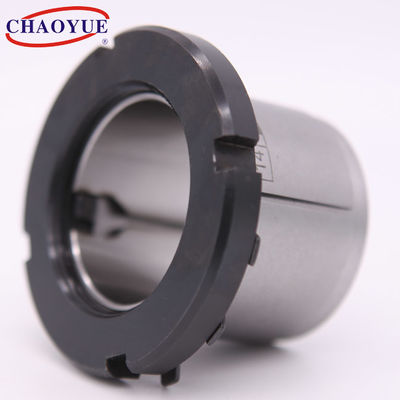

30kN Shaft Clamping Elements
30kN Shaft Clamping Elements 30kN Shaft Clamping Elements 30kN Shaft Clamping Elements

30kN στοιχεία στερέωσης άξονων

Λεπτομέρειες:
Τόπος καταγωγής: Shaanxi, Κίνα
Μάρκα: CHAOYUE
Αριθμό μοντέλου: Z19B
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10 PC
Τιμή: USD 7.00 - 25.00 / pc
Συσκευασία λεπτομέρειες: Το κιβώτιο χαρτοκιβωτίων ή η ξύλινη περίπτωση εξαρτάται από το μέγεθος των προϊόντων
Χρόνος παράδοσης: 1 - 3 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000 PC το μήνα
Επικοινωνήστε

Λεπτομερής ενημέρωση
Εσωτερική διάμετρος: 14 - 60 χιλ. Εξωτερική διάμετρος: 25 - 70 χιλ.
Πάχος: 30 - 52 χιλ. Ροπή: 64 - 1360 N.m
μπουλόνι: M20 - M65 Βάρος: 0.08 - 0,42 κλ
Επισημαίνω:

στοιχεία στερέωσης άξονων 680N.m

,

30kN στοιχεία στερέωσης άξονων

,

keyless μυτεροί δακτύλιοι κλειδαριών 30kN

Περιγραφή προϊόντων

Z19B ελαφριά δύναμης κλειδαριών συσκευή κλειδώματος μετάδοσης μηχανική



30kN στοιχεία στερέωσης άξονων 0





Τοποθετώντας παράδειγμα

30kN στοιχεία στερέωσης άξονων 1





Θεμελιώδης διάσταση [χιλ.] Μπουλόνι Εκτιμημένο φορτίο Πίεση στον άξονα
[Ν/χιλ.2]		 Πίεση στην πλήμνη
[Ν/χιλ.2]		 Η ροπή σφίγγει το μπουλόνι
[N.m]		 Βάρος
[κλ]
δ Δ Ε Χ Β δ1 Αξονική δύναμη
[kN]		 Ροπή
[Ν·μ]
14 25 32 30 20 M20 Χ 1 9.1 64 85 45 95 0,08
15 25 32 30 20 M20 Χ 1 9.1 70 80 45 95 0,08
16 25 32 30 20 M20 Χ 1 9.1 73 75 45 95 0,07
17 25 32 32 20 M22 Χ 1 9.1 80 70 45 95 0,07
18 30 32 32 20 M22 Χ 1 9.1 83 65 40 95 0,12
19 30 38 32 20 M25 Χ 1,5 11 105 75 45 160 0,11
20 30 38 32 20 M25 Χ 1,5 11 112 70 45 160 0,1
22 35 45 36 25 M30 Χ 1,5 14.5 163 70 45 220 0,17
24 35 45 36 25 M30 Χ 1,5 14.5 178 65 45 220 0,15
25 35 45 36 25 M30 Χ 1,5 14.5 185 60 45 220 0,14
28 40 52 42 30 M35 Χ 1,5 14.5 250 55 40 340 0,22
30 40 52 42 30 M35 Χ 1,5 17.5 270 50 40 340 0,19
32 42 55 44 30 M36 Χ 1,5 21.5 350 60 45 340 0,2
32 45 58 44 30 M40 Χ 1,5 21.5 350 60 45 480 0,27
35 45 58 44 30 M40 Χ 1,5 21.5 390 55 45 480 0,22
38 50 65 45 30 M45 Χ 1,5 26 500 60 45 680 0,3
40 50 65 45 30 M45 Χ 1,5 26 520 60 50 680 0,25
45 55 70 46 30 M50 Χ 1,5 30 680 60 50 870 0,29
48 60 75 46 30 M55 Χ 2 35 840 60 50 970 0,37
50 60 75 46 30 M55 Χ 2 35 880 60 50 970 0,32
55 65 80 46 30 M60 Χ 2 37.5 1030 60 50 1100 0,34
60 70 85 52 30 M65 Χ 2 45 1360 65 55 1300 0,42
